Rohrdrehgelenke

ATN Rohrdrehgelenke sind kugelbahngeführte Drehelemente mit einem Medienkanal, um den sicheren Transport von Flüssigkeiten und Gasen zu gewährleisten. ATN Rohrdrehgelenke werden mit 1 oder 2 Kugelbahnen ausgeführt und ermöglichen eine Schwenkbewegung wie auch eine 360° Rotation ohne Probleme, bei gleichzeitiger äußeren Belastung durch Kräfte und Momente.

ATN Rohrdrehgelenke werden im Standard aus C-Stahl (St52-3, 42CrMo4) und Edelstahl (1.4571), wie auch Aluminium gefertigt. Weitere Edelstähle (1.4301, 1.4404) und Werkstoffe wie Duplex, Superduplex und Hastelloy sind auf Anfrage jederzeit möglich.

Als Prozessdichtungen kommen axialwirkende PTFE-Nutringe zum Einsatz, welche durch Edelstahlfedern vorgespannt werden. Für spezielle Anwendungen werden Sonder-Compounds (z.B. FDA im Lebensmittel- und Hygienebereich) verbaut. Alle Dichtungen sind extrem einfach austauschbar und ab Lager als Dichtsatz erhältlich.

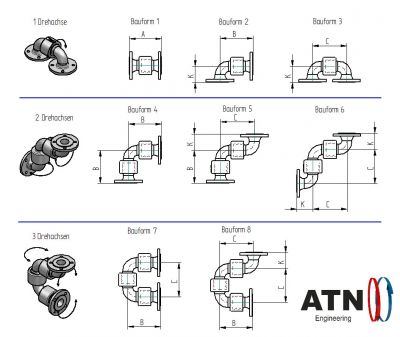

Das Baukastenprinzip und 8 Grundbauformen machen alle räumlichen Bewegungen und Anschlussparameter problemlos möglich.




Alle ATN Rohrdrehgelenke werden bis zu einer Nennweite von DN1200 (48“) in unserem Werk Herdecke komplett hergestellt. Viele Typen sind direkt aber Lager verfügbar, geschweißte Ausführungen kurzfristig lieferbar.


ATN Rohrdrehgelenk Typ GK
(Standard)
Kugelbahnen:2
Nennweiten: DN25 (1“) bis DN450 (18“)
Max. Betriebsdruck:Vakuum bis 420 bar (6000 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft, Vds


ATN Rohrdrehgelenk Typ GKL
(Standard)
Kugelbahnen:1
Nennweiten: DN25 (1“) bis DN450 (18“)
Max. Betriebsdruck:Vakuum bis 100 bar (1450 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ GKF
(DIN / EN / ANSI Flansch Anschluss)
Kugelbahnen:2
Nennweiten: DN25 (1“) bis DN1200 (48“)
Max. Betriebsdruck:Vakuum bis 420 bar (6000 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Aluminium, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ GKFL
(DIN / EN / ANSI Flansch Anschluss)
Kugelbahnen:1
Nennweiten: DN25 (1“) bis DN450 (18“)
Max. Betriebsdruck:Vakuum bis 100 bar (1450 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Aluminium Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ GKF-TW
(Aviation Drehgelenk)
Kugelbahnen:2
Nennweiten: DN50 (2“) bis DN150 (6“)
Max. Betriebsdruck:Vakuum bis 16 bar (232 PSI)
Max. Betriebstemperatur:-60°C bis +100°C (-76°F bis +212°F)
Werkstoffe:Aluminium, Edelstahl
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ GKM
(Hochdruck Drehgelenk - verschiedene Ausführungen)
Kugelbahnen:2
Nennweiten: DN25 (1“) bis DN50 (2“)
Max. Betriebsdruck:Vakuum bis 420 bar (6000 PSI)
Max. working temperature:-60°C bis +260°C (-76°F bis +500°F)
Werkstoff:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Certification:TA Luft


ATN Rohrdrehgelenk Typ SG
(Schlauch-Drehgelenk)
Kugelbahnen:2
Nennweiten: DN08 (¼“) bis DN50 (2“)
Max. Betriebsdruck:Vakuum bis 420 bar (6000 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohdrehgelenk Typ GKV
(Standard Verladearm Drehgelenk)
Kugelbahnen:2
Nennweiten: DN25 (1“) bis DN250 (10“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohdrehgelenk Typ GKVL
(Standard Verladearm Drehgelenk)
Kugelbahnen:1
Nennweiten: DN25 (1“) bis DN250 (10“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ EFG
(Sandwich Drehgelenk)
Kugelbahnen:1
Nennweiten: DN50 (2“) bis DN200 (8“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ SVG
(Schiffsverladearm Drehgelenk)
Kugelbahnen:2
Nennweiten: DN100 (4“) bis DN600 (24“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohdrehgelenk Typ SVGL
(Schiffsverladearm Drehgelenk)
Kugelbahnen:1
Nennweiten: DN100 (4“) bis DN400 (16“)
Max. Betriebsdruck:Vakuum bis 16 bar (232 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohdrehgelenk Typ PTFE
(für hoch agressive Medien)
Kugelbahnen:2
Nennweiten: DN50 (2“) bis DN150 (6“)
Max. Betriebsdruck:Vakuum bis 16 bar (232 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:-


ATN Rohrdrehgelenk Typ GNB
(niedrige bauweise für Verladearme)
Kugelbahnen:2
Nennweiten: DN50 (2“) bis DN150 (6“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ LMG2
(FDA + EG - konform)
Kugelbahnen:2
Nennweiten: DN25 (1“) bis DN200 (8“)
Max. Betriebsdruck:Vakuum bis 10 bar (145 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:Edelstahl
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ LMG3
(FDA + EG - konform)
Kugelbahnen:2
Nennweiten: DN25 (1“) bis DN200 (8“)
Max. Betriebsdruck:Vakuum bis 10 bar (145 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:Edelstahl
Zulassungen:TA Luft


ATN Rohrdrehgelenk Typ KGL
(Kugelgelenk)
Kugelbahnen:-
Nennweiten: DN25 (1“) bis DN400(16“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl, Edelstahl, Duplex, Super Duplex, Hastelloy
Zulassungen:-


ATN Rohrdrehgelenk Typ HT
(Hochtemperatur Drehgelenk)
Kugelbahnen:2
Nennweiten: DN25 (8“) bis DN150 (6“)
Max. Betriebsdruck:Vakuum bis 40 bar (580 PSI)
Max. Betriebstemperatur:-10°C bis +600°C (-4°F bis +1112°F)
Werkstoffe:Edelstahl
Zulassungen:-


ATN Rohrdrehgelenk Typ GKW
(Hochdruck Drehgelenk)
Kugelbahnen:2
Nennweiten: DN50 (2“) bis DN65(2 ½“)
Max. Betriebsdruck:Vakuum bis 420 bar (6000 PSI)
Max. Betriebstemperatur:-60°C bis +260°C (-76°F bis +500°F)
Werkstoffe:C-Stahl
Zulassungen:-


ATN Rohrdrehgelenk Typ SO
(Sonderausführung)
Kugelbahnen:Nach Kundenanforderung
Nennweiten: Nach Kundenanforderung
Max. Betriebsdruck:Nach Kundenanforderung
Max. Betriebstemperatur:Nach Kundenanforderung
Werkstoffe:C-Stahl, Edelstahl, Aluminium, Duplex, Super Duplex, Hastelloy
Zulassungen:
